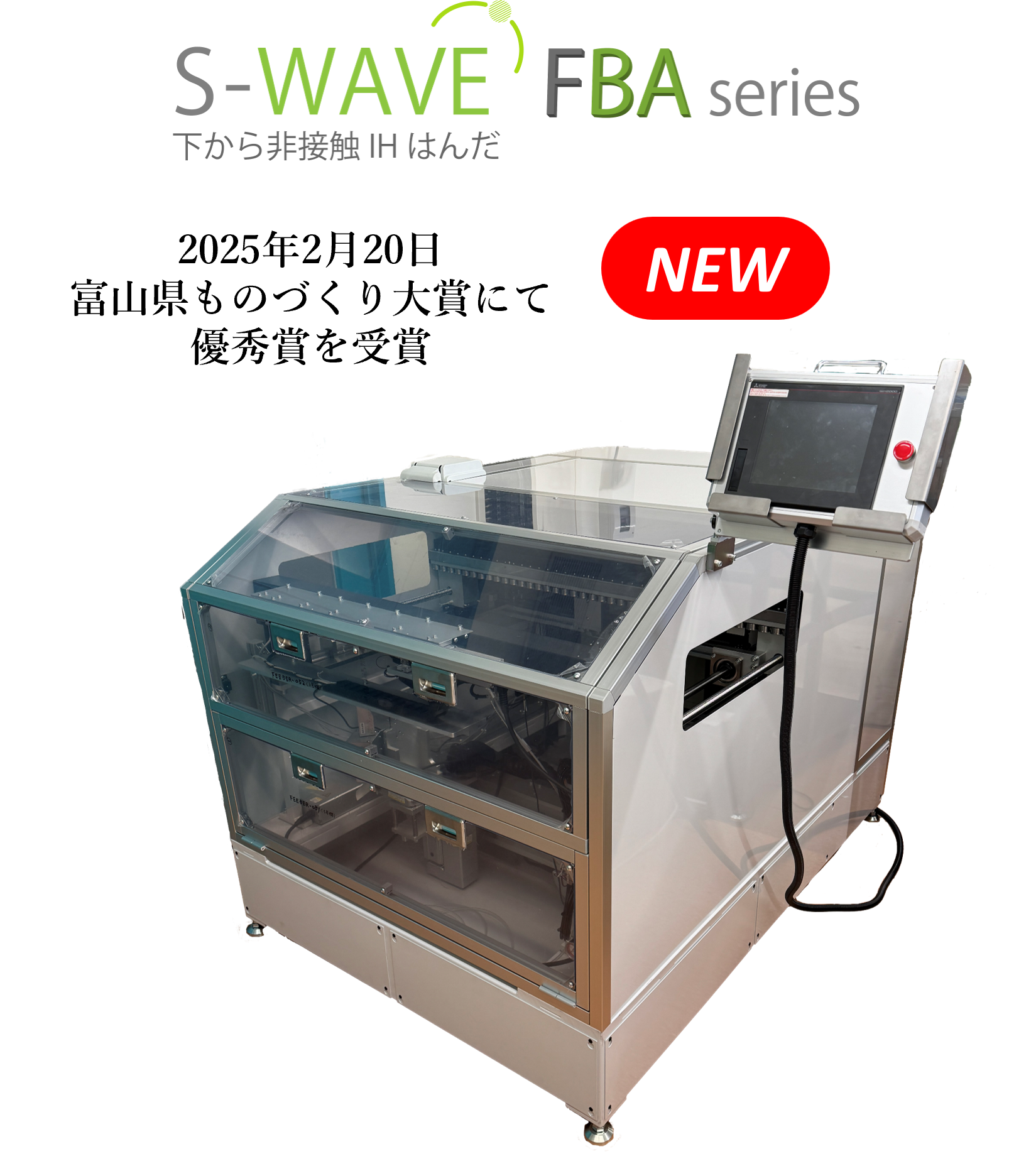

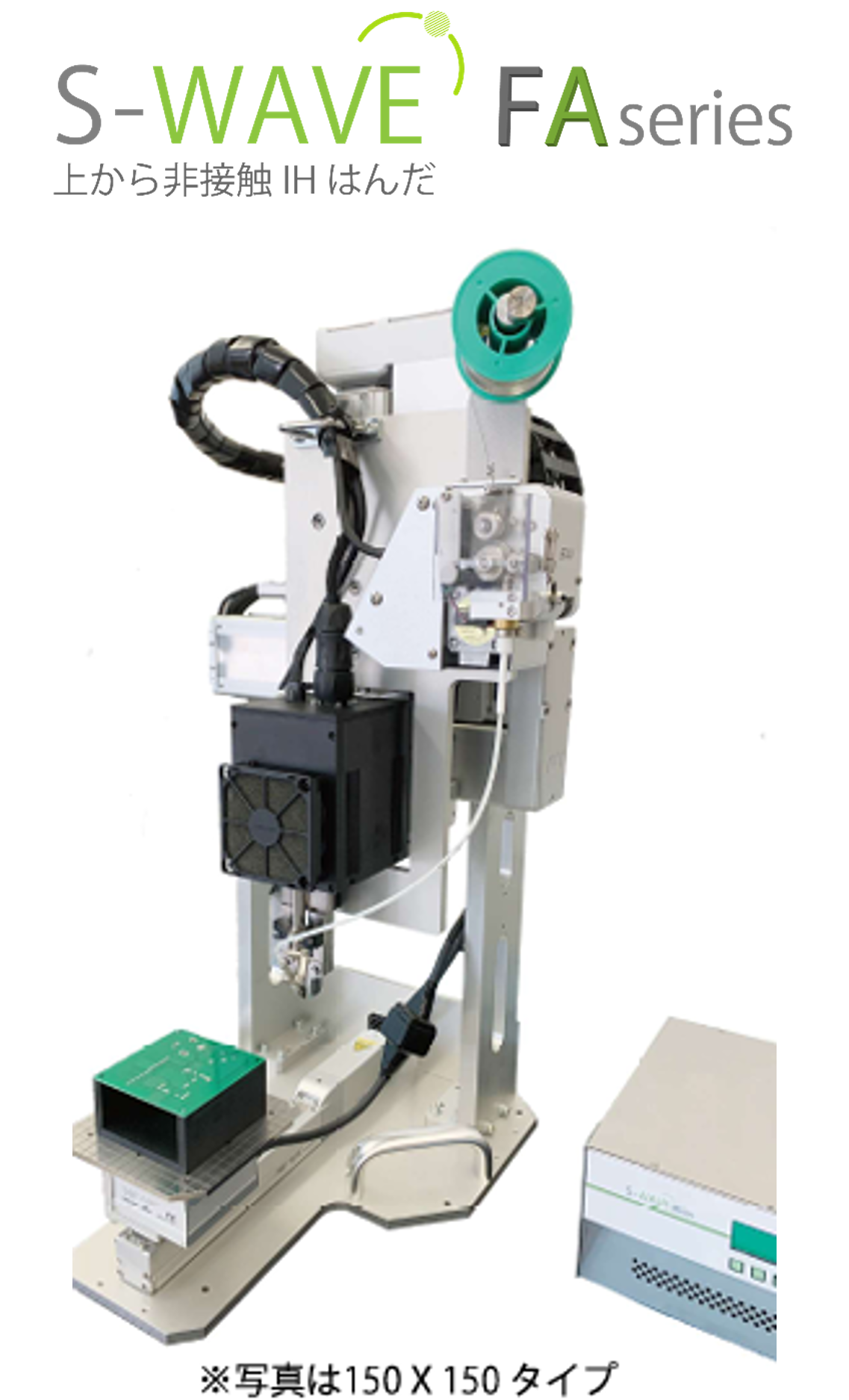

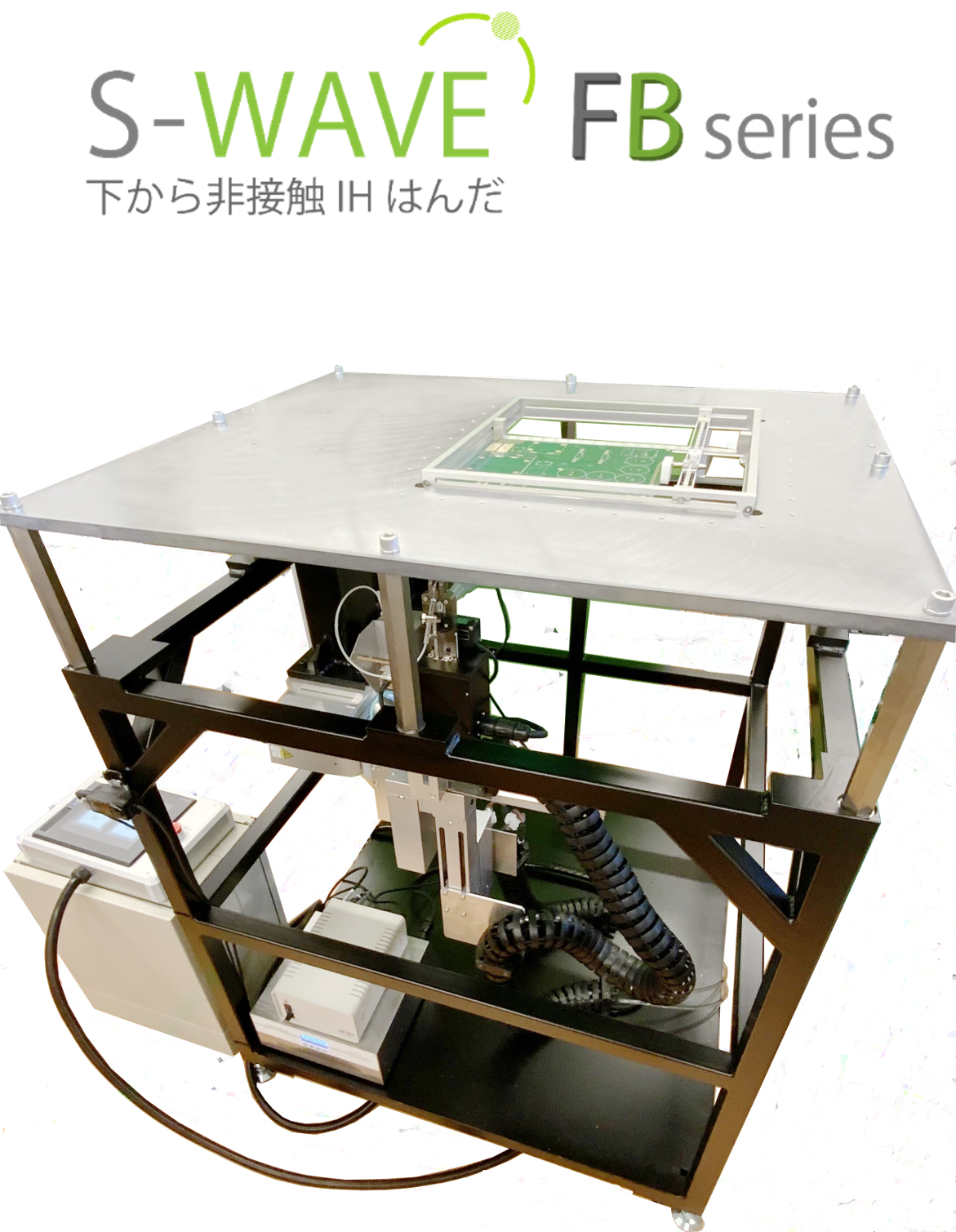

S-WAVEシリーズ

S-WAVEシリーズは、独自の非接触IH加熱技術により、高品質で安定したはんだ付けを実現する設備です。局所加熱による高速・高精度なはんだ付けで周辺部品への熱影響を抑え、生産性と品質の向上に貢献します。また、消耗部品の削減や省エネルギー化により、設備保全やランニングコストの低減にも適しています。

特長

	S-WAVE	はんだコテ	レーザー	フロー
はんだ付けポイントを加熱する	〇	〇	〇
はんだ(糸はんだ含む)加熱する	〇			〇
はんだ投入時の温度	240℃～260℃	320℃～400℃	250℃～400℃	280℃～320℃

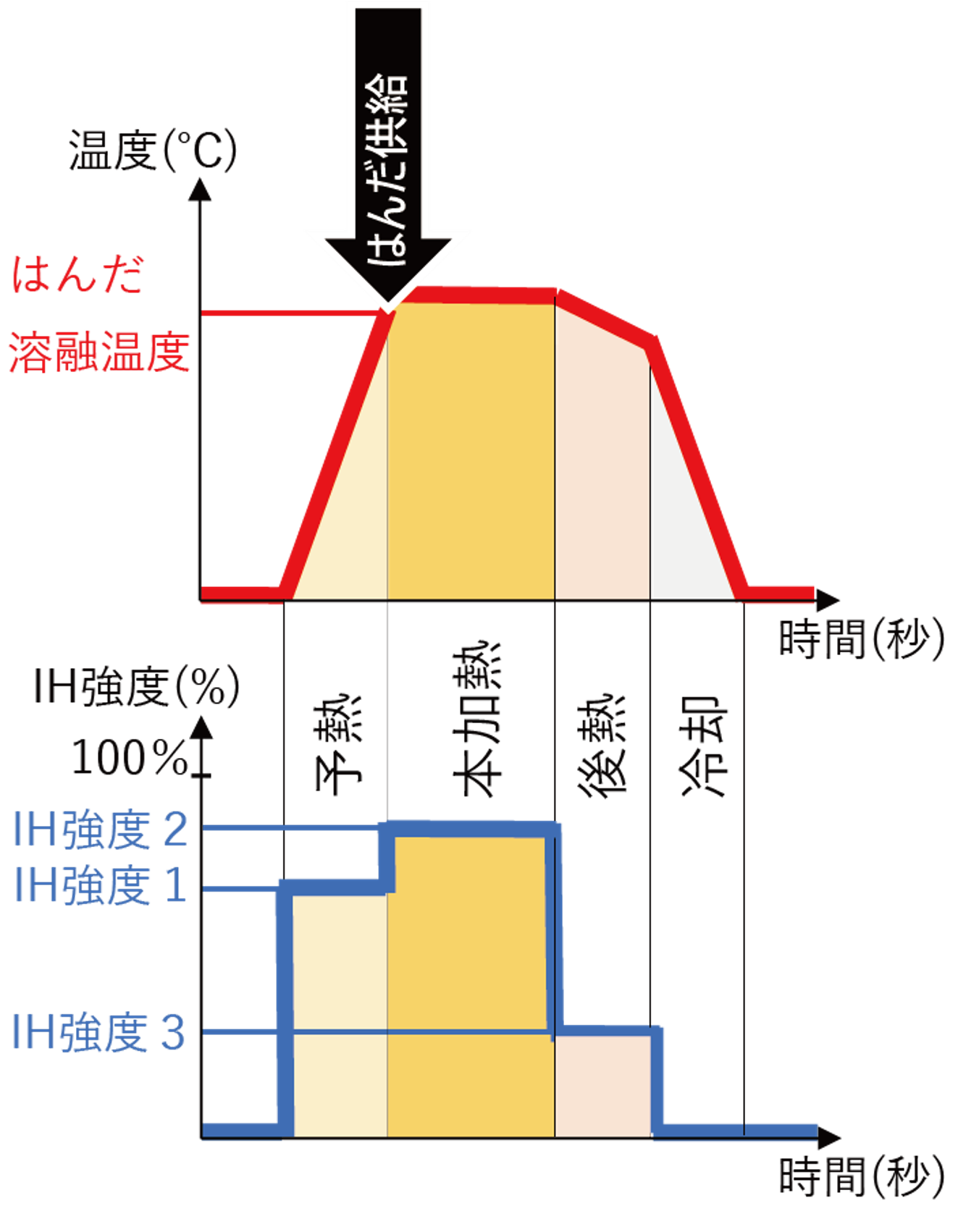

IH出力時の磁束によりはんだ付けポイントが均等に加熱される為、端子部とランド部さらにはんだ材(●部)の温度差を最小限に抑える事が出来ます。

得られる効果

・フラックスの活性化を長時間持続させ酸化膜を確実に除去
・フラックスの急激な加熱による沸騰、飛散を抑制(はんだボール抑制)
・フラックスの残渣、ガス化を抑制(ボイド抑制)

2. 摩耗(消耗)する部品が無く、定期交換部品ゼロ

◆磁器集中構造(特許登録済み)

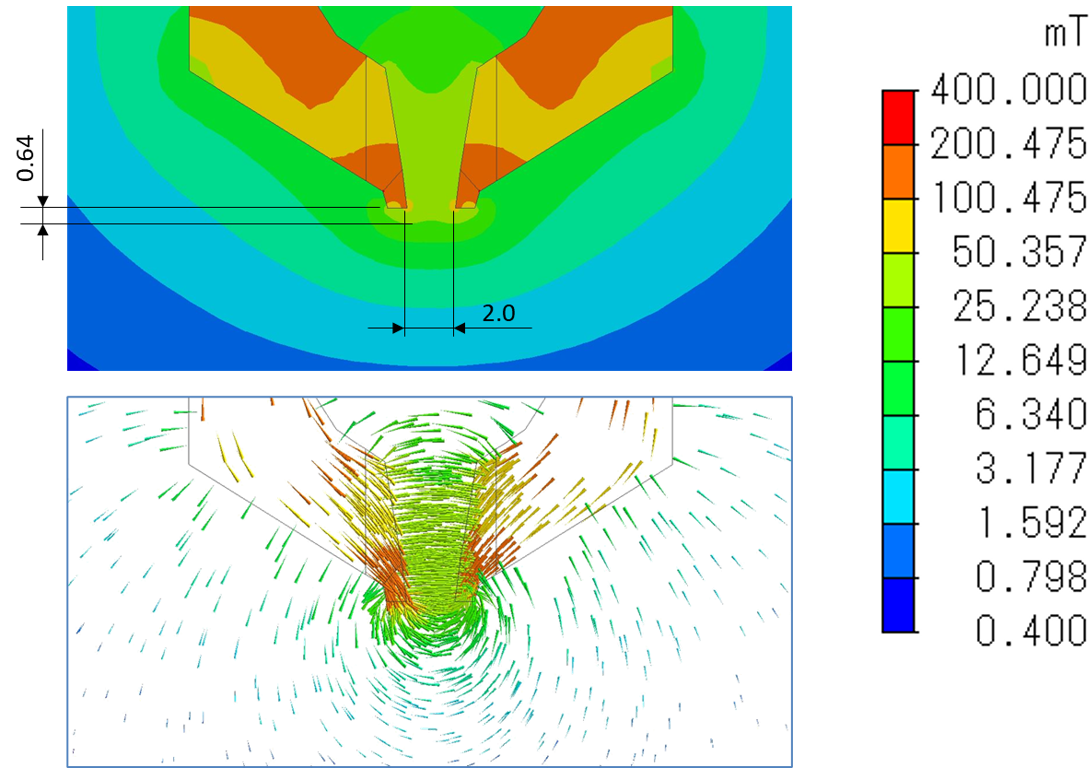

◆IH出力時のシュミレーション

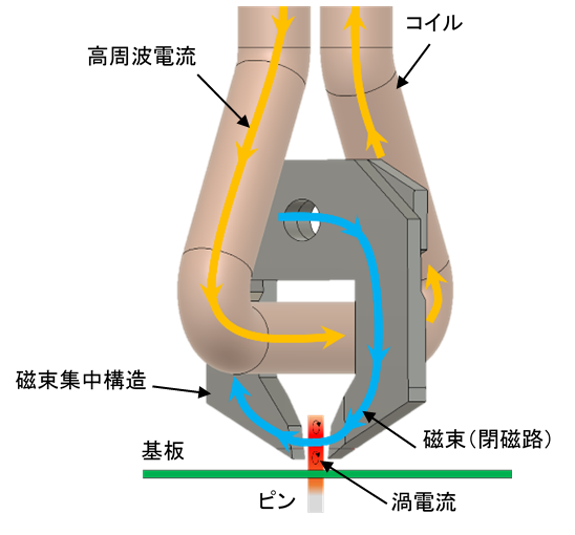

◆IH出力時の磁束状態イメージ

◆他工法との消耗品コストの違い(参考)

はんだ付け工法	交換部品	交換ショット数(時間)	交換費用(参考)
はんだこてロボット	先端コテ	15,000～20,000ショット	4,000円～/本例:30万ショット/月、4,000円/本、15,000ショット交換の場合　8万円/月　96万円/年
レーザーはんだ装置	レーザー発振器	使用時間7,000～10,000程度もしくは3年～5年(頻度による)	約数十万円～
S-WAVE 工法	ゼロ	ゼロ	交換費用　ゼロ

はんだ付け工法

交換部品

交換ショット数(時間)

交換費用(参考)

はんだこてロボット

先端コテ

15,000～20,000ショット

4,000円～/本

例:30万ショット/月、4,000円/本、15,000ショット交換の場合　8万円/月　96万円/年
