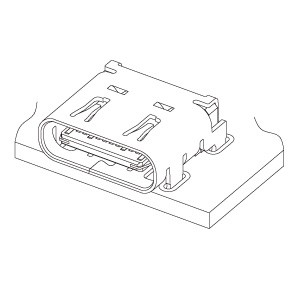

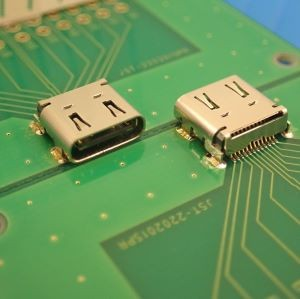

UBC (USB3.2 Type-C)

USB Type-C に準拠したインターフェイスコネクタで、最大100W の電力供給が可能です。

リセプタクルはデータ伝送速度が最大20Gbps の伝送が可能なUSB3.2 準拠品です。プラグの表裏を気にせず挿入可能なリバーシブル構造です。

製品情報

シリーズ	UBC (USB3.2 Type-C)
カテゴリ	インターフェース用コネクタ
基板マウント	SMT
嵌合の向き	サイド
規格	USB3.2 Type-C

一般仕様

定格電流	1.25A DC (Vbus (A4, A9, B4, B9), GND (A1, A12, B1, B12), CC1 (A5), CC2 (B5)) 0.25A DC (その他の極)
定格電圧	20V AC
使用温度範囲	-25℃ ～ +85℃
絶縁抵抗	100MΩ以上
耐電圧	AC100Vを1分間印加にて絶縁破壊のないこと
