ヒロセ電機の KW10A シリーズ は、2.5mmピッチのシングルロー、センターロック方式のワイヤー対基板（Wire‑to‑Board）コネクタです。2～8極（ストレートまたはライトアングル）と豊富なバリエーションを揃え、高密度実装でも扱いやすいセンターロック機構を採用しています。また、デュアルスプリング3点接触設計により高い接触信頼性を発揮し、電撃や挿入ミス、未挿入防止の安全設計も備えます。SMT実装のリード部とTHT実装対応リテンションタブを併用できるため、リフロー対応が可能です。対応AWGは20-22、定格電流は3 Aおよび5 A、定格電圧はAC/DC共に250 V。動作温度は−40 ℃～125 ℃、UL/C‑UL認証取得済です。(ミタチ産業要約)

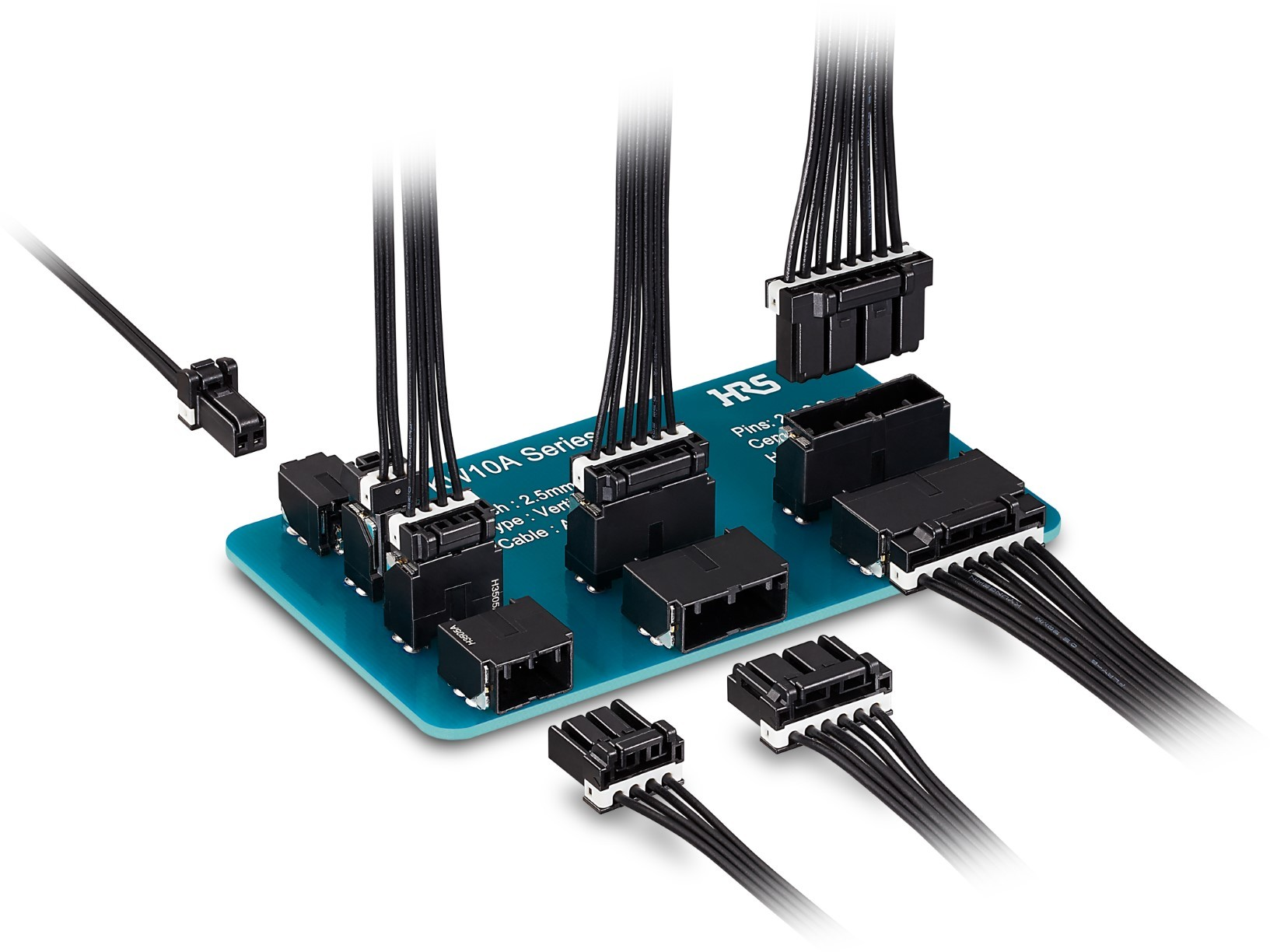

KW10A シリーズ

2.5mmピッチ、1列、センターロック、基板対ケーブル用コネクタ

特長

2.5mmピッチ、1列、センターロック、基板対ケーブル用コネクタ

1　豊富なバリエーションで様々なニーズに対応
　  - 2～8芯、 ストレート/ライトアングル、等
2　センターロック方式による優れた操作性と高密度実装
3　2枚バネと3点接点により、高い接触信頼性を確保
4　感電防止、誤挿入防止、ロック破損防止の安全構造
5　端子リード部はSMT、補強金具のDIP部はスルーホールリフロー実装に対応
6　適合ケーブル: 20～22 AWG
7　UL/C-UL 取得済み
