＜新製品ニュース＞
日本圧着端子製造 PW (Aタイプ)
日本圧着端子製造株式会社
日本圧着端子製造株式会社は、電線対電線接続用コネクタ「PW（Aタイプ）」を提供しています。本製品はコンパクトで取り扱いやすい構造を採用し、確実な接続性能と作業性の向上を両立しています。また、用途に応じた多様な極数や仕様が用意されており、各種電子機器や配線用途に幅広く対応可能です。(ミタチ産業要約)

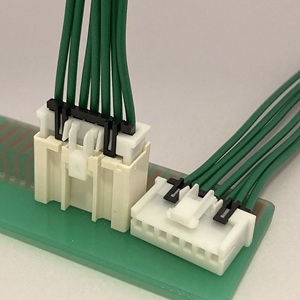

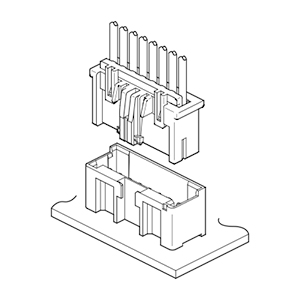

PW (Aタイプ)
グローワイヤ試験適合材料をハウジングに採用した、リテーナ装着可能な2.5mm ピッチの基板対電線接続用コネクタです。
製品情報
| シリーズ | PW (Aタイプ) |
| カテゴリ | 圧着コネクタ(基板用嵌合タイプ) |
| 基板マウント | DIP (IMT) |
| 嵌合の向き | トップ |
| 配列 (開口部) | 1列 |
| ロック | 強ロック（インナー）, 強ロック（センター） |
| リテーナ | リテーナ |
| 規格 | CSA, UL |
一般仕様
| ピッチ | 2.5mm |
| 極数 | 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14 |
| 定格電流 | 3A AC/ DC(AWG#22 使用時) |
| 定格電圧 | 250V AC/DC |
| 使用温度範囲 | -40℃ ～ +105℃ |
| 絶縁抵抗 | 1,000MΩ以上 |
| 耐電圧 | AC1,000Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #26,#24,#22 0.13mm2 ～ 0.33mm2 |
| 絶縁体外径 | φ1.3mm ～ φ1.7mm |
