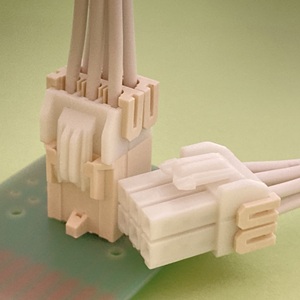

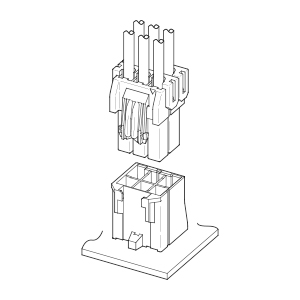

日本圧着端子製造株式会社 PW (Bタイプ、基板対電線)
日本圧着端子製造株式会社
日本圧着端子製造は、PW（Bタイプ、基板対電線）として、グローワイヤ試験適合材料をハウジングに採用した3.96mmピッチの基板対電線接続用コネクタを提供しています。本製品はリテーナ装着に対応し、インナーロックおよびセンターロックによる強固なロック機構を備えることで、高い接続信頼性を実現しています。DIP（IMT）実装方式とトップ嵌合構造を採用し、機器内部の配線を効率的に行うことが可能です。2極から8極までのラインアップを揃え、定格電圧250V AC/DC、最大定格電流8A AC/DCに対応します。また、-40℃～+105℃の広い温度範囲で使用できるほか、UL・CSA規格に適合しており、安全性と品質を確保しています。(ミタチ産業要約)
PW (Bタイプ、基板対電線)
グローワイヤ試験適合材料をハウジングに採用した、リテーナ装着可能な3.96 mmピッチの基板対電線接続用コネクタです。
製品情報
| シリーズ | PW (Bタイプ、基板対電線) |
| カテゴリ | グローワイヤ対応コネクタ |
| サブカテゴリ | 基板対電線 |
| 基板マウント | DIP (IMT) |
| 嵌合の向き | トップ |
| 配列 (開口部) | 1列, 2列 |
| ロック | 強ロック（インナー）, 強ロック（センター） |
| リテーナ | リテーナ |
| 接続 バリエーション |
電線対電線接続タイプあり |
| 規格 | UL, CSA |
一般仕様
| ピッチ | 3.96 mm |
| 極数 | 2, 4, 6, 8 |
| 定格電流 | 8 A AC/DC (2極, AWG#18使用時) 2 A AC/DC (8極, AWG#26使用時) |
| 定格電圧 | 250 V AC/DC |
| 使用温度範囲 | -40 ℃ ～ +105 ℃ |
| 絶縁抵抗 | 1,000 MΩ以上 |
| 耐電圧 | AC 2,200 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG # 26 , # 24 , # 22 , # 20 , # 18 0.13 mm2 ～ 0.83 mm2 |
| 絶縁体外径 | φ 1.3 mm ～ φ 2.8 mm |
