PW (Bタイプ、電線対電線)

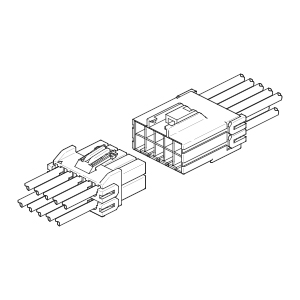

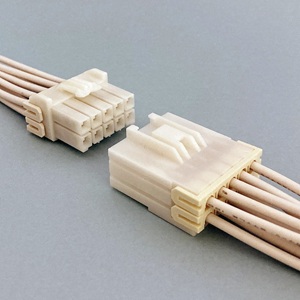

グローワイヤ試験適合材料をハウジングに採用した、リテーナ装着可能な3.96 mmピッチの電線対電線接続用コネクタです。
製品情報
| シリーズ | PW (Bタイプ、電線対電線) |
| カテゴリ | グローワイヤ対応コネクタ |
| サブカテゴリ | 電線対電線 |
| パネルマウント | フリーハンギング |
| 配列 (開口部) | 1列, 2列, 3列 |
| ロック | 強ロック（インナー）, 強ロック（センター） |
| リテーナ | リテーナ |
| 接続 バリエーション |
基板対電線接続タイプあり |
| 規格 | UL, CSA |
一般仕様
| ピッチ | 3.96 mm |
| 極数 | 3, 4, 6, 8, 10, 12, 15 |
| 定格電流 | 7 A AC/DC (3極, AWG#18使用時) 2 A AC/DC (15極, AWG#26使用時) |
| 定格電圧 | 250 V AC/DC |
| 使用温度範囲 | -40 ℃ ～ +105 ℃ |
| 絶縁抵抗 | 1,000 MΩ以上 |
| 耐電圧 | AC 2,200 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG # 26 , # 24 , # 22 , # 20 , # 18 0.13 mm2 ～ 0.83 mm2 |
| 絶縁体外径 | φ 1.3 mm ～ φ 2.8 mm |
