  • 混色による色ばらつきを低減した車載インテリア向けRGBチップLEDを開発 車室内の機能・状態表示用インジケータや装飾照明における、正確な色表現に貢献

混色による色ばらつきを低減した車載インテリア向けRGBチップLEDを開発 車室内の機能・状態表示用インジケータや装飾照明における、正確な色表現に貢献

ローム株式会社

2023年5月29日

<要旨>

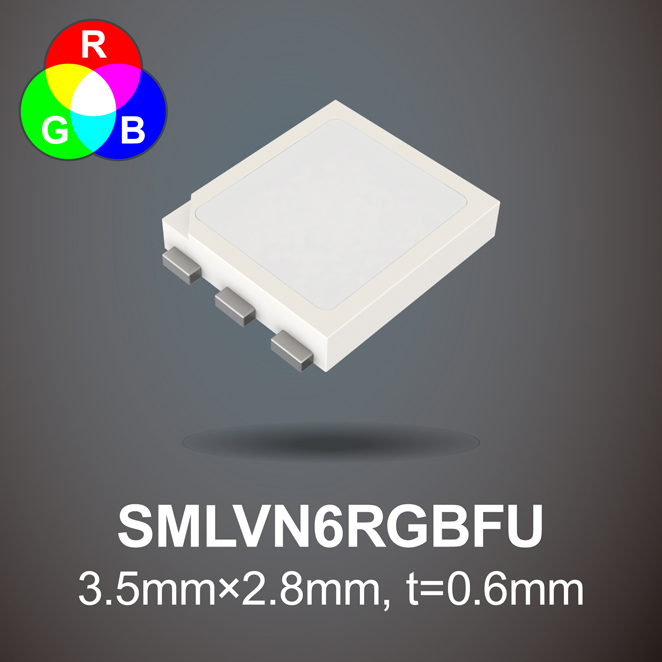

SMLVN6RGBFU

ローム株式会社(本社:京都市)は、メーターやCID(Center Information Display)※1など車室内の機能・状態表示用インジケータ※2や、足元、ドアハンドルなどの装飾照明に最適な、車載インテリア向けRGBチップLED※3SMLVN6RGBFU」を開発しました。
一般的にRGBチップLEDを狙いの色に発光させるためには、搭載されている赤・緑・青(RGB)それぞれの素子の色や明るさを細かく制御する技術と、混色性を高める技術が必要です。ロームは、強みである素子の製造段階から作りこみを行う一貫生産体制により、一般品と比べ素子の色ばらつきを抑えることに成功。加えて、RGBチップLEDに生じやすい混色による色ばらつきを素子の混色制御技術によって低減し、車載インテリアなどで求められる正確な色表現に貢献します。また、ロームが要求仕様に合わせて提供する色度シミュレーションシステムを用いることで、色の合わせ込みを細かく対応できるサポートも行います。
本製品は、2023年2月より当面月産30万個の体制で量産(サンプル価格 500円/個:税抜)を開始しています。生産拠点は前工程がローム株式会社(京都市)およびローム浜松株式会社(浜松市)、後工程がROHM Semiconductor (China) Co., Ltd.(中国)となります。
ロームは今後も品質第一の考え方に基づき、車載ライティングに最適で業界に先駆けた製品開発を行い、安心・快適な車室内環境の構築に貢献していきます。

<背景>

近年、自動車の電子化、高機能化が進んでおり、自動速度制御や車間検知、白線検知など、さまざまな運転支援機能が導入されています。このような各種機能が動作している状態をメーター部などのインジケータで表示するため、多彩な色が表現できるRGBチップLEDの需要が高まっています。また、RGBチップLEDを用いた装飾照明で車室内空間の快適性や高級感を演出したいというニーズも増えています。
こうした中、ロームは内製素子技術により、RGB素子の発光特性を細かく制御し、また混色性を高めることで、色ばらつきを低減したRGBチップLEDを開発しました。

RGBチップLEDの新製品と一般品の混色による色ばらつき比較

<色度シミュレーションシステム>

SMLVN6RGBFUは、色度ランクごとに調整係数を設定し、より狙いの色に近づけるための合わせ込みサポートを行っています。新製品のRGBチップLEDと高精度な色度シミュレーションをあわせて提供することで、より細かい色の合わせ込みを可能します。

色度シミュレーションサポート

<製品ラインアップ>

品番 データ
シート
発光色 絶対最大定格(Ta=25℃) 電気的光学的特性(Ta=25℃) AEC- Q102 パッケージ
サイズ
[mm]
全許容損失
PD
[mW]
順方向電流
IF
[mA]
ピーク
順方向電流
IFP
[mA]
動作温度
Topr
[℃]
保存温度
Tstg
[℃]
順方向電圧
VF
Typ.
[V]
  発光波長
λD
Typ.
[nm]
  発光 IV
[mcd]
Typ.

IF
[mA]
IF
[mA]
IF
[mA]
NewSMLVN6RGBFU PDF Red(赤) 400 50 100 -40

+100
-40

+100
2.1 20 621 20 750 20 Package
3.5×2.8,
t=0.6
Green(緑) 40 100 3.3 20 525 20 1800 20
Blue(青) 40 100 3.3 20 470 20 430 20

条件 IFP : パルス幅 ≦ 1ms, Duty ≦ 1/20

<アプリケーション例>

◇機能・状態表示用インジケータ:メーター、CID、ナビオーディオ、ヒーターコントロールなど
◇装飾照明:足元照明、ルーフ照明、ドアハンドル照明、カップホルダ照明など

<用語解説>

*1) CID(Center Information Display)
コックピット中央部に埋め込まれている液晶画面のこと。カーナビゲーションシステムやエンターテインメント情報の表示のほか、近年はエアコンなど車載機能の操作部としての役割を担うなど多用途化が進んでいる。
*2) インジケータ
運転手に対して車の状態を示す装置のこと。
*3) RGBチップLED
光の三原色であるR(Red・赤)、G(Green・緑)、B(Blue ・青)の3つの素子を組み合わせてフルカラーをつくることができるLEDのこと。

<新製品プレゼン"Featured Products">

Featured Products
正確な車載イメージカラー表現が可能!
車載インテリア向けRGBチップLED
SMLVN6RGBFU (PDF:1.3MB)
