＜新製品ニュース＞
日本圧着端子製造 SFM
日本圧着端子製造株式会社
日本圧着端子製造は、SFMシリーズとして小型・高密度実装に対応したコネクタ製品を展開しています。SFMシリーズは、省スペース設計ながら高い接続信頼性を備えており、プリント基板上での効率的な電線接続を実現します。先端をラッパ状にすることで挿入性を向上させ、十分な保持力も確保しています。電子機器の小型化や高機能化が進む中、産業機器や各種電子機器向けに幅広く活用できる製品として提案しています。(ミタチ産業要約)
SFM

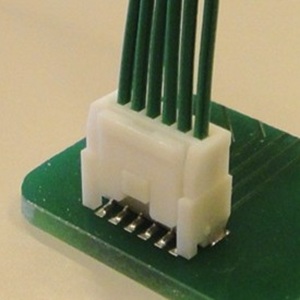

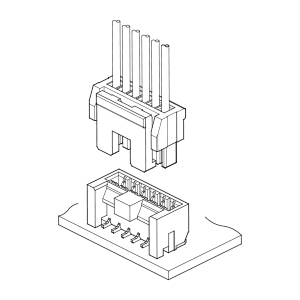

あらゆる電気電子機器の高密度な内部接続に適合する省スペースタイプの1.25 mmピッチロック付き基板対電線接続用コネクタです。ベースは、吸着用平面を設けることで、吸着テープレスでのエンボステーピング供給を実現しています。
製品情報
| シリーズ | SFM |
| カテゴリ | 圧着コネクタ(基板用嵌合タイプ) |
| 基板マウント | SMT |
| 嵌合の向き | トップ |
| 配列 (開口部) | 1列 |
| ロック | 強ロック（アウター） |
| 規格 | UL |
| その他 | ハロゲンフリー |
一般仕様
| ピッチ | 1.25 mm |
| 極数 | 6, 10 |
| 定格電流 | 1 A AC/ DC(AWG#26 使用時) |
| 定格電圧 | 130 V AC/DC |
| 使用温度範囲 | -25 ℃ ～ +85 ℃ |
| 絶縁抵抗 | 100 MΩ以上 |
| 耐電圧 | AC 500 Vを 1 分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG # 30 , # 28 , # 26 0.05 mm2 ～ 0.13 mm2 |
| 絶縁体外径 | φ 0.76 mm ～ φ 1 mm |
