村田製作所　自動車向け安全規格認定リードタイプ円板型セラミックコンデンサY1認定品を商品化

株式会社村田製作所

村田製作所は、自動車向け安全規格に対応したリードタイプ円板型セラミックコンデンサのY1認定品を商品化しました。新製品は、車載充電器（OBC）やDC-DCコンバーターなど高電圧回路で使用される機器向けに開発され、国際安全規格に適合した高い絶縁性能と信頼性を備えています。また、小型化と高耐久性を両立し、厳しい車載環境下でも安定した性能を発揮します。(ミタチ産業要約)

自動車向け安全規格認定リードタイプ円板型セラミックコンデンサY1認定品を商品化

2026/07/15

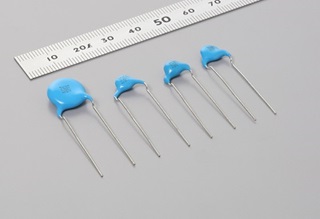

株式会社村田製作所（以下、「当社」）は、安全規格クラス^※１X1/Y1^※2の認定を取得した自動車向け安全規格認定リードタイプ円板型セラミックコンデンサ「DE5シリーズ」を新たに商品化しました。従来のX1/Y2認定製品「DE6シリーズ」^※3と比較して、定格電圧やインパルス耐電圧を向上させ、より上位のY1クラスの認定を取得しています。当製品は2026年7月より量産を開始します。

※1安全規格クラス：漏電による火災や感電などを防止する観点から、商用電源に接続されるコンデンサの耐電圧性能や難燃性能について定める国際規格、IEC 60384-14に基づく区分。

※2X1/Y1：上規格において、絶縁の種類によって分類されるコンデンサのサブクラスの一つ。サブクラスX1/Y1のコンデンサは最も高い要求性能が求められる。

※3DE6シリーズ：詳細はこちら

安全規格認定コンデンサは、商用AC電源ラインに生じるノイズを除去するために電源ラインに配置されるもので、電気自動車（EV）の車載充電器（OBC）にも使用されています。OBCで一般的に要求される安全規格はY2クラスですが、より高い性能で安全マージン確保を考慮するケースや、Y2クラスのインパルス試験電圧5 kVを超える性能を要求するケースなどにおいて、上位の規格であるY1クラスの認定を要求されるケースがあります。

この度ラインナップを追加した新製品は、市場ニーズに合わせ、より高電圧での使用を可能にするため設計を見直しました。従来のDE6シリーズが対応する安全規格クラスY2認定電圧の300Vac(r.m.s.)に対し、Y1認定電圧の500 Vac(r.m.s.)に対応可能となり、インパルス耐電圧の試験電圧は従来の5kVから12kVへと大幅に向上させています。

当社は今後も、市場ニーズに対応したラインアップの拡充を進め、自動車の高性能化・高機能化に貢献していきます。

主な仕様

品番	静電容量	温度特性	定格電圧(DC)	X1定格電圧(AC)	Y1定格電圧(AC)	インパルス耐電圧	リード線間隔	外形寸法	保証スペック
DE5B3RB101K^***R01F	100pF	B	1,500Vdc	760Vac(r.m.s.)	500Vac(r.m.s.)	12kV	10mm ±1mm	6.0mm max.	AEC-Q200 rev. E対応
DE5B3RB151K^***R01F	150pF							8.0mm max.
DE5B3RB221K^***R01F	220pF							6.0mm max.
DE5B3RB331K^***R01F	330pF							7.0mm max.
DE5B3RB471K^***R01F	470pF							8.0mm max.
DE5B3RB681K^***R01F	680pF							9.0mm max.
DE5E3RB102M^***R01F	1,000pF	E						8.0mm max.
DE5E3RB152M^***R01F	1,500pF							9.0mm max.
DE5E3RB222M^***R01F	2,200pF							11.0mm max.
DE5E3RB332M^***R01F	3,300pF							13.0mm max.
DE5E3RB472M^***R01F	4,700pF							14.0mm max.

製品サイト

当製品（DE5シリーズ）の詳細はこちら
