＜新製品ニュース＞
日本圧着端子製造 YL (グローワイヤ対応)
日本圧着端子製造株式会社
日本圧着端子製造株式会社は、YL（グローワイヤ対応）コネクタとして843シリーズを提供しています。本シリーズは4.5mmピッチのワイヤ対ワイヤ用コネクタで、パネル取付およびフリーハンギングの両方に対応しています。シングル行およびデュアル行の構成が選択でき、内側および中央のロック構造により、確実な嵌合と高い信頼性を実現しています。回路数は2～20極、定格電圧は300V、定格電流は最大7Aで、耐電圧は1,500VAC（1分）です。使用温度範囲は－25～＋90℃で、AWG26～18の電線に対応しています。(ミタチ産業要約)
YL (グローワイヤ対応)

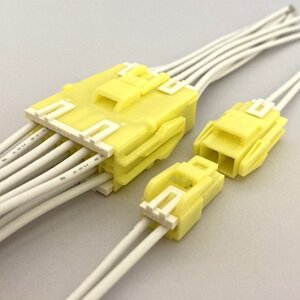

グローワイヤ試験適合材料をハウジングに採用した、リテーナ装着可能な4.5 mmピッチの電線対電線接続用コネクタです。
製品情報
| シリーズ | YL (グローワイヤ対応) |
| カテゴリ | グローワイヤ対応コネクタ |
| サブカテゴリ | 電線対電線 |
| パネルマウント | パネルロック, フリーハンギング |
| 配列 (開口部) | 1列, 2列 |
| ロック | 強ロック（インナー）, 強ロック（センター） |
| リテーナ | リテーナ |
| 規格 | UL, CSA |
| その他 | 2本圧着対応 |
一般仕様
| ピッチ | 4.5mm |
| 極数 | 2, 3, 4, 8, 10, 12, 20 |
| 定格電流 | 7A AC/DC (2極, AWG#18使用時) 1A AC/DC (20極, AWG#26使用時) |
| 定格電圧 | 300V AC/DC |
| 使用温度範囲 | -25℃ ～ +90℃ |
| 絶縁抵抗 | 1,000MΩ以上 |
| 耐電圧 | AC1,500Vを1分間印加にて絶縁破壊のないこと |
| 導体サイズ | AWG #26,#24,#22,#20,#18 0.13mm2 ～ 0.75mm2 |
| 絶縁体外径 | φ1.3mm ～ φ2.7mm |
