<新製品ニュース>

ヒロセ電機 ZE05(Hybrid) シリーズ 高耐熱 高耐振性 0.5+1.5型 2mmピッチ 車載インタフェースコネクタ

ヒロセ電機株式会社

ZE05シリーズは、自動車対応の省スペースで高信頼性なワイヤ対基板型コネクタです。端子幅0.5型・ピッチ2 mmのコンパクト設計ながら、−40 ℃〜125 ℃の高耐熱性と高耐振性を兼ね備えています。定格電流は単極使用で最大5 A、全極使用で2 A。リテーナ装備により最大40 Nの引張耐力を確保。ラインナップは2~24極と豊富で、AWG20〜26(0.13~0.5 mm²)対応。直角/ストレートなど実装スタイルも多彩で、自動車のECUやインバータ、バッテリーパックなど幅広い電装用途に最適です。(ミタチ産業要約)

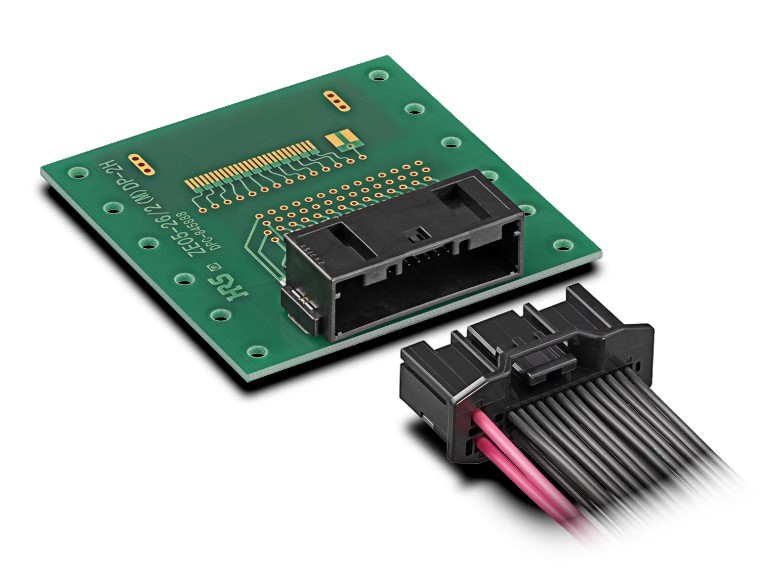

ZE05(Hybrid) シリーズ

高耐熱 高耐振性 0.5+1.5型 2mmピッチ 車載インタフェースコネクタ



特長

高耐熱 高耐振性 0.5+1.5型 / 2mmピッチ
車載インタフェースコネクタ



1.省スペース(0.5+1.5型端子、2mmピッチ)
2.高耐熱125℃
3.高耐振性
4.定格電流

   信号: 2A(全極通電)/ 電源: 10A(全極通電)
5.適合電線

  信号: AWG 20~22対応(0.3~0.5sq)、AWG 22~26対応(0.13~0.22sq)

  電源: AWG 16~18対応(0.75~1.25sq)
